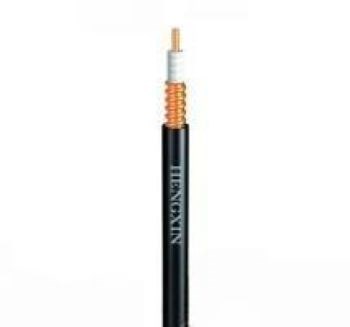

Коаксиальный кабель Hengxin HRCAY-50-9 1/2" SF

Гибкий фидерный кабель серии 1/2_ Super Flexible от компании Hengxin. Марка HRCAY-50-9 используется в системах связи для соединения радиоустройств, находящихся на средних и больших дистанциях. В отличие от типичных коаксиальных кабелей, фидер имеет улучшенный сплошной экран и обычно используется в промышленных системах усиления, а также для коммутации радиомодулей базовых станций. Наружный диаметр кабеля — 13,3 мм.

Фидер 1/2_ SF от Hengxin и его отличия от обычных «коаксиалов»
Более простые и тонкие коаксиальные кабели служат для передачи сигнала на небольшие расстояния (до нескольких десятков метров) и малопригодны для прокладки протяженных кабельных трасс. В свою очередь, фидеры имеют больший диаметр и улучшенную структуру, которая помогает снизить помехи и передать ВЧ-сигнал без сильных потерь на десятки метров.

Серия Super Flexible (типоразмер 1/2_ SF) по своим параметрам занимает промежуточное место между производительными коаксиальными кабелями и более «серьезными» фидерами, такими как 1/2_ (HCAAYZ-50-12) и 7/8_ (HCTAYZ-50-23).

Форм-фактор 1/2_ SF имеет следующую структуру:

• Центральный проводник: токопроводящая жила _3,6 мм из омедненного алюминия. Поскольку сигнал высокой частоты передается преимущественно по внешнему слою проводника, использование алюминиевого сердечника не приводит к снижению качества связи (скин-эффект);
• Диэлектрик (изоляция): слой диэлектрического материала _9,1 мм обеспечивает необходимые физические и электрические параметры провода. Именно благодаря слою диэлектрика, проводник и экран не соприкасаются друг с другом, а весь кабель имеет единообразное сопротивление 50 Ом;
• Внешний проводник (экран): слой экрана _12,0 мм выполнен из сплошной медной трубки со спиральной формой гофры. Медь надежно защищает линию передачи от помех и искажений, что особенно важно при прокладке фидера вблизи возможных источников радиомагнитного излучения;
• Наружная оболочка: защитная оболочка выполнена из черного полиэтилена, который устойчив ко многим климатическим явлениям: осадкам, перепадаем температуры и прямым солнечным лучам

.
Низкое затухание и совместимость по разъемам
Особенностью фидера 1/2_ SF являются низкие потери, которые сочетаются с его малым весом и гибкостью. Провод удобно прокладывать в помещениях и на улице, в большинстве случаев он не требует специальных креплений. Эти факторы приводят к тому, что серия Super Flexible может использоваться не только в профессиональной сфере, но также в бытовых условиях для повышения качества связи.

Низкие параметры затухания позволяют применять HRCAY-50-9 для передачи в том числе ослабленного сигнала. Так, при частоте 900 МГц (LTE Band 8 и GSM-связь) потери на дистанцию 100 метров обычно не превышают 10,25 дБ. При повышении частоты до отметки 2500 МГц (LTE Band 7) затухание возрастает до 17,96 МГц.

С фидерными кабелями используются полноформатные коннекторы серий N-type, 7/16 DIN и 4.3-10. Разъемы монтируются на фидер прижимным методом и не требуют пайки или обжимного инструмента.

Рабочий диапазон температур фидера располагается в диапазоне -55°С до +85°С. Монтаж линии связи может производиться при температуре от -40°С до +60°С. Минимальный радиус однократного изгиба — 15 мм, при многократном сгибании не следует превышать радиус 30 мм.

Характеристики

• Тип кабеля: коаксиальный фидер 1/2_ SF;
• Центральный проводник (материал): алюминий, покрытый медью;
• Центральный проводник (диаметр): 3,6 мм;
• Диэлектрик (материал): вспененный полиэтилен;
• Диэлектрик (диаметр): 9,1 мм;
• Внешний проводник (материал): гофрированная медная трубка;
• Внешний проводник (диаметр): 12,0 мм;
• Внешняя оболочка (материал): полиэтилен (PE);
• Внешняя оболочка (диаметр): 13,3 мм;
• Цвет: черный;
• Частота отсечки: 12,5 ГГц;
• Волновое сопротивление: 50 ±1 Ом;
• Погонная емкость: 80 пФ/м;
• Скорость распространения сигнала: 82%;
• Сопротивление изоляции: 10000 МОм/км;
• Напряжение пробоя оболочки: 5000В;
• Допустимая мощность: 12 кВт;
• Эффективность экранирования при частоте > 10 МГц: > 120 дБ;
• Минимальный радиус изгиба (однократный): 15 мм;
• Минимальный радиус изгиба (многократный): 30 мм;
• Минимальное число изгибов: 15 циклов;
• Усилие на разрыв: 650 Н;
• Стойкость к сдавливанию: 19 Н/мм;
• Температура монтажа: от -40°С до +60°С;
• Температура эксплуатации: от -55°С до +85°С;
• Температура хранения: от -55°С до +85°С.
