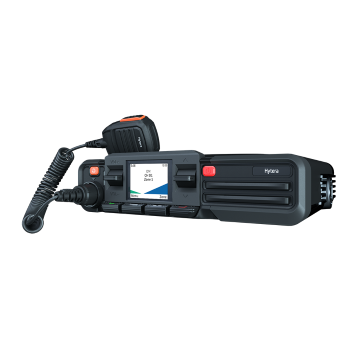

Рация Hytera HM685 U(1) 45Вт

Частотный диапазон рации - UHF 400-470 МГц, максимальная мощность передатчика - 45 Вт.

Рация Hytera HM685 оснащена интеллектуальной системой шумоподавления для фильтрации фоновых шумов во время езды и для устранения эффекта обратной связи.

Класс защиты от воздействия влаги и пыли -IP54, защита от ударов и вибраций по военному стандарту MIL-STD-810G.

Основные характеристики

• Диапазон частот UHF: 400–470 МГц
• Количество каналов: 512
• Количество зон: 16
• Шаг сетки частот: 12,5 кГц / 20 кГц / 25 кГц
• Рабочее напряжение: 13,6 В ± 15%
• Потребление тока/ Режим ожидания < 0,5 А
• Потребление тока/ Режим приема < 2,0 А
• Потребление тока / Режим передачи 1 Вт < 3 А
• Потребление тока/ Режим передачи 5 Вт < 4 А
• Потребление тока/ Режим передачи 25 Вт < 8 А
• Потребление тока/ Режим передачи 45 Вт / 50 Вт < 12 А
• Стабильность частоты: ±0,5 млн–1
• Входное сопротивление антенны: 50 Ом
• Размеры (В * Ш * Г): 164 x 159 x 42 мм
• Вес 1150 г

ПЕРЕДАТЧИК

• Выходная мощность РЧ-сигнала
• Малая мощность: UHF:5-25Вт,
• Большая мощность: UHFv:5-45Вт
• Частотная модуляция (ЧМ)
• 11K0F3E на 12,5 кГц
• 14K0F3E на 20кГц
• 16K0F3E на 25 кГц
• Цифровая модуляция 4FSK12,5 кГц только для передачи данных: 7K60FXD
• 12,5 кГц для передачи данных и голосовой связи : 7K60FXW
• Кондуктивное/эмиссионное излучение –36 дБм при частотах ниже 1 ГГц, –30 дБм при частотах выше 1 ГГц
• Ограничение модуляции
• ± 2,5 кГц при 12,5 кГц;
• ± 4,0 кГц при 20 кГц;
• ± 5,0 кГц при 25 кГц
• Фон и шум при ЧМ
• 40 дБ при 12,5 кГц;
• 43 дБ при 20 кГц;
• 45 дБ при 25 кГц
• Мощность по соседнему каналу
• 60 дБ при 12,5 кГц;
• 70 дБ при 20/25 кГц
• Звуковая чувствительность: +1 ... –3 дБ
• Искажение аудиосигнала: _ 3 %
• Тип цифрового вокодера: AMBE+2™

ПРИЕМНИК

• Чувствительность
• Аналоговый режим:
• 0,18 мкВ (SINAD 12 дБ)
• 0,16 мкВ (тип.) (SINAD 12 дБ
• Цифровой режим:
• 0,18 мкВ / BER 5%
• Избирательность
• TIA-603: 65 дБ при 12,5 кГц; 75 дБ при 20/25 кГц
• ETSI: 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц
• Интермодуляционная избирательность
• TIA-603: 75 дБ при 12,5/20/25 кГц
• ETSI: 70 дБ при 12,5/20/25 кГц
• Подавление побочных каналов приема
• TIA-603: 75 дБ при 12,5/20/25 кГц
• ETSI: 70 дБ при 12,5/20/25 кГц
• Фон и шум
• 40 дБ при 12,5 кГц;
• 43 дБ при 20 кГц;
• 45 дБ при 25 кГц
• Номинальная выходная мощность / Внутренний (нагрузка 20 Ом)3 Вт
• Номинальная выходная мощность / Внешний (нагрузка 8 Ом) 6 Вт
• Максимальная выходная мощность / Внутренний (нагрузка 20 Ом)7,5 Вт
• Максимальная выходная мощность / Внутренний (нагрузка 20 Ом)20 Вт
• Номинальное искажение аудиосигнала: _ 3 %
• Звуковая чувствительность: +1 ... –3 дБ
• Кондуктивное паразитное излучение: < –57 дБм

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Рабочая температура: : –30 ... +60 °C*
• Температура хранения–40 ... +85 °C
• Устойчивость к электростатическому разряду
• МЭК 61000-4-2 (уровень 4)
• ±8 кВ (при контакте)
• ±15 кВ (через воздух)
• Пыле- и влагозащита: IP54
• Влагозащита: MIL-STD-810G
• Устойчивость к ударным воздействиям и вибрации: MIL-STD-810G

ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ

• Время первого определения местоположения при холодном старте: < 1 мин
• Время первого определения местоположения при горячем старте: < 10 с
• Горизонтальная точность: < 5 м
