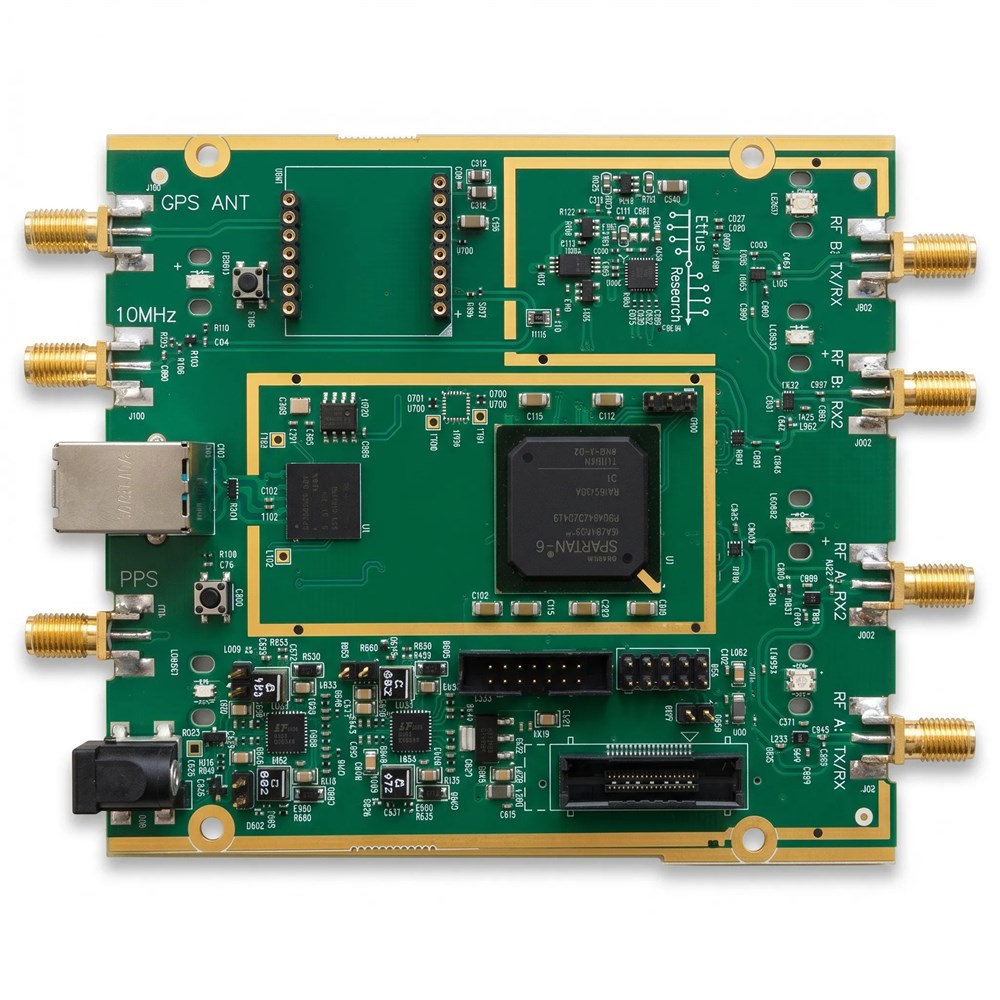

Модуль электронный SDR трансивера RZE-B210

Купите электронный модуль SDR трансивера RZE-B210 для профессиональных радиотехнических экспериментов и разработок

Это полноценная программно-определяемая радиоплатформа на базе ПЛИС Spartan6 и интерфейса USB 3.0. Модуль охватывает диапазон от 70 МГц до 6 ГГц, позволяя работать с FM- и телевещанием, сотовой связью и Wi-Fi. Он подходит для быстрого прототипирования и научных исследований.

• Диапазон частот 70 МГц – 6 ГГц для широкого спектра задач.
• Два приёмных и два передающих канала для полного дуплекса.
• Полоса пропускания до 56 МГц для высокоскоростной передачи.
• Низкий фазовый шум от 1.0 °RMS и коэффициент шума менее 8 дБ.
• Широкий рабочий диапазон температур от -40 до +65°C.

Как работает SDR-модуль RZE-B210

Модуль оцифровывает радиосигнал и передаёт его на компьютер через USB 3.0. ПЛИС Spartan6 обрабатывает поток данных в реальном времени. Программное обеспечение на ПК выполняет демодуляцию и декодирование сигналов. Вы можете настраивать частоту, полосу и тип модуляции через удобный интерфейс.

Технические характеристики и функционал

ВЧ входы и выходы: TRX x2, RX2 x2. Диапазон частот: 70 МГц – 6 ГГц. Входное сопротивление: 50 Ом. Ширина полосы пропускания: 0.2 – 56 МГц. Поддерживается полнодуплексный режим. Подавление SSB: 35 дБн, паразитного гетеродина: 50 дБн. Фазовый шум: 1.0 °RMS (3.5 ГГц), 1.5 °RMS (6 ГГц). Выходная мощность: >10 дБм. IIP3: 20 дБм. Коэффициент шума: <8 дБ. Рабочая температура: от -40 до +65°C.

Модуль идеально подходит для экспериментов с FM и телевещанием. Позволяет исследовать сотовую связь и Wi-Fi сигналы. Полнодуплексный режим открывает возможности для создания трансиверов. Широкий частотный диапазон покрывает большинство современных радиотехнологий.

Выбирайте электронный модуль SDR трансивера RZE-B210 в магазине COPTERPARTS. Ваши радиотехнические проекты получат профессиональную основу. Закажите российскую SDR-платформу для ваших экспериментов уже сегодня.

• ВЧ входы/выходы: TRX x 2, RX2 x 2
• Диапазон рабочих частот: от 70 МГц до 6 ГГц
• Входное сопротивление: 50 Ом
• Ширина полосы пропускания: от 0,2 до 56 МГц
• Полнодуплексный режим: Есть
• Подавление однополосной модуляции SSB: 35 дБн
• Подавление паразитного гетеродина: 50 дБн
• Фазовый шум приёмного тракта (3.5 ГГц): 1.0 °RMS
• Фазовый шум приёмного тракта (6 ГГц): 1.5 °RMS
• Выходная мощность: >10 дБм
• IIP3: 20 дБм
• Коэффициент шума приемника: <8 дБ
• Рабочий диапазон температур: -40 °C .. +65 °C
